工業熱電偶
gong-ye-re-dian-ou

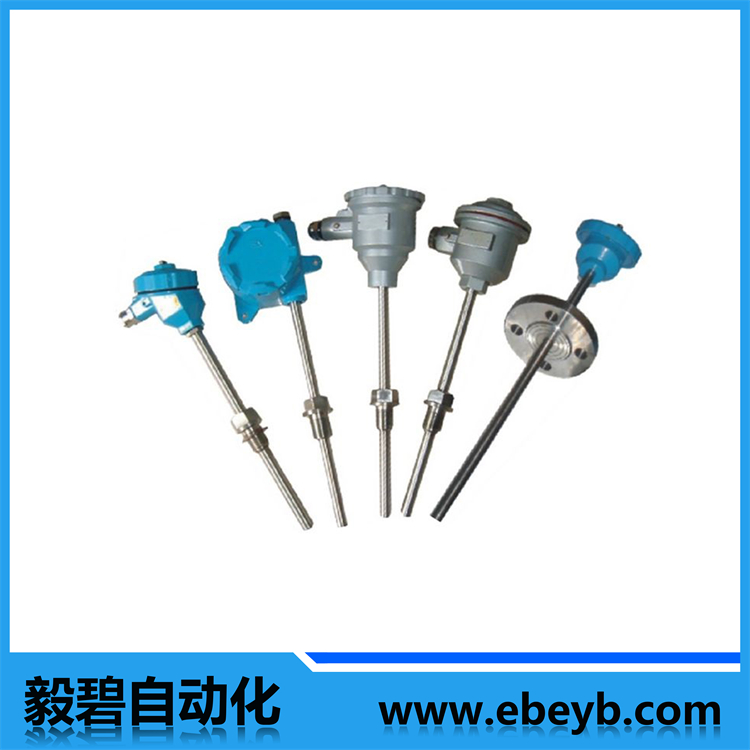

  • 商品名稱：防爆熱電偶
  • 添加時間：2020-02-22 15:57:27
    • 聯系電話：021-39558750
    聯系郵箱：ebauto18@126.com
介紹：

一、應用

       通常和顯示儀表、記錄儀表等配套使用。直接測量生產現場存在碳氫化合物等爆炸的0～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

二、特點

1、多種防爆形式，防爆性能好；

2、壓簧式感溫元件，抗振性能好；

3、測溫范圍大；

4、機械強度高，耐壓性能好；

三、工作原理

       防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。

四、主要技術參數

1、產品執行標準

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

GB3836

2、常溫絕緣電阻

       熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m

3、測量范圍及允差

型 號

分度號

允 差 等 級

I

II

允差值

測溫范圍°C

允差值

測溫范圍°C

WRN

K

±1.5°C

-40～+375

±2.5 °C

-40～+333

±0.004ltl

375～1000

±0.0075 ltl

333~1200

WRM

N

±1.5°C

-40～+375

±2.5°C

-40～+333

±0.004 ltl

375～1000

±0.0075 ltl

333～1200

WRE

E

±1.5°C

-40～+375

±1.5°C

-40～+333

±0.004 ltl

375～800

±0.004 ltl

333～900

WRF

J

±1.5°C

-40～+375

±1.5°C

-40～+333

±0.004 ltl

375～750

±0.004 ltl

333～750

WRC

T

±1.5°C

-40～+125

±1°C

-40～+133

±0.004 ltl

125～350

±0.0075 ltl

133～350

4、取證一覽表

防爆級別

防爆證號

認證機構

dIIBT4

GYB02544

NEPSI

dIIBT5

GYB02562

NEPSI

dIICT4

GYB02621

NEPSI

dIICT5

GYB02632

NEPSI

iaIICT6

GYB02653

NEPSI

注：NEPSI防爆認證系******級儀器儀表防爆安全監督檢驗站。

五、選型表

W   溫度儀表


R  熱電偶

Z  熱電阻


感溫元件材料   分度號

M鎳鉻硅-鎳硅    N

N鎳鉻-鎳硅     K

E鎳鉻-銅鎳      E

F鐵-銅鎳      J

C銅-銅鎳      T

P鉑熱電阻     pt100


偶絲對數

無   單支

2    雙支


安裝固定形式

1    無固定裝置

2    固定螺紋

3    活動法蘭

4 固定法蘭

5 活絡管接頭式

7 直行管接頭式

8 固定螺紋管接頭式

9 活動螺紋管接頭式


接線盒形式

4 防爆式


保護管直徑

0      Φ16

1      Φ20（Φ12）


防爆型式

B 隔爆式


工作端形式

G 變截面

W

R

N

2

2

4

0

B

G

典型型號示例

六、型號規格

1、無固定裝置熱電偶/阻

型號

分度號

測溫范圍℃

熱響應時間

保護管材質

規格

d

l

WRM-140B

N

0-800

<90s

1Cr18Ni9Ti

Φ10

Φ12

Φ14

Φ16

Φ18

Φ20

Φ22

Φ25

等等

150

200

250

300

350

400

450

500

750

1000

1250

1500

2000

等等

WRM2-140B

0-1000

0Cr25Ni20

WRM-140G

0-800

<24s

1Cr18Ni9Ti

WRM2-140G

0-1000

0Cr25Ni20

WRN-140B

K

0-800

<90s

1Cr18Ni9Ti

WRN2-140B

0-1000

0Cr25Ni20

WRN-140G

0-800

<24s

1Cr18Ni9Ti

WRN2-140G

0-1000

0Cr25Ni20

WRE-140B

E

0-700

<90s

1Cr18Ni9Ti

WRE2-140B

WRE-140G

<24s

WRE2-140G

WRC-140B

T

0-350

<90s

1Cr18Ni9Ti

WRC2-140B

WRC-140G

<24s

WRC2-140G

WRF-140B

J

0-600

<90s

1Cr18Ni9Ti

WRF2-140B

WRF-140G

<24s

WRF2-140G

注：1）、防爆熱電偶I級按照協議訂貨；

2）、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3）、保護管材質根據協議訂貨；

4)、變截面型式內配鎧裝元件；

5)、“L”根據協議訂貨。

2、固定螺紋式熱電偶/阻

型號

分度號

測溫范圍℃

熱響應時間

保護管材質

規格

d

l

WRM-240

N

0-800

<90s

1Cr18Ni9Ti

Φ10

Φ12

Φ14

Φ16

Φ18

Φ20

Φ22

Φ25

等等

300*150

350*200

400*250

450*300

500*350

550*400

600*450

650*500

900*750

1150*1000

1400*1250

1650*1500

2150*2000

WRM2-240

0-1000

0Cr25Ni20

WRM-240G

0-800

<24s

1Cr18Ni9Ti

WRM2-240G

0-1000

0Cr25Ni20

WRN-240

K

0-800

<90s

1Cr18Ni9Ti

WRN2-240

0-1000

0Cr25Ni20

WRN-240G

0-800

<24s

1Cr18Ni9Ti

WRN2-240G

0-1000

0Cr25Ni20

WRE-240

E

0-700

<90s

1Cr18Ni9Ti

WRE2-240

WRE-240G

<24s

WRE2-240G

WRC-240

T

0-350

<90s

1Cr18Ni9Ti

WRC2-240

WRC-240G

<24s

WRC2-240G

WRF-240

J

0-600

<90s

1Cr18Ni9Ti

WRF2-240

WRF-240G

<24s

WRF2-240G

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截面型式內配鎧裝元件；

5)、“L”根據協議訂貨。

3、活動法蘭熱電偶

型號

分度號

測溫范圍℃

熱響應時間

保護管材質

規格

d

l

WRM-340

N

0-800

<90s

1Cr18Ni9Ti

Φ10

Φ12Φ14

Φ16

Φ18

Φ20

Φ22

Φ25

等等

150

200

250

300

350

400

450

500

750

1000

1250

1500

2000

WRM2-340

0-1000

0Cr25Ni20

WRM-340G

0-800

<24s

1Cr18Ni9Ti

WRM2-340G

0-1000

0Cr25Ni20

WRN-340

K

0-800

<90s

1Cr18Ni9Ti

WRN2-340

0-1000

0Cr25Ni20

WRN-340G

0-800

<24s

1Cr18Ni9Ti

WRN2-340G

0-1000

0Cr25Ni20

WRE-340

E

0-700

<90s

1Cr18Ni9Ti

WRE2-340

WRE-340G

<24s

WRE2-340G

WRC-340

T

0-350

<90s

1Cr18Ni9Ti

WRC2-340

WRC-340G

<24s

WRC2-340G

WRF-340

J

0-600

<90s

1Cr18Ni9Ti

WRF2-340

WRF-340G

<24s

WRF2-340G

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截面型式內配鎧裝元件；

5)、“L”根據協議訂貨。

4、固定法蘭熱電偶/阻

型號

分度號

測溫范圍℃

熱響應時間

保護管材質

規格

d

l

WRM-440

N

0-800

M20*1.5

1Cr18Ni9Ti

Φ10

Φ12Φ14

Φ16

Φ18

Φ20

Φ22

Φ25

等等

300*150

350*200

400*250

450*300

500*350

550*400

600*450

650*500

900*750

1150*1000

1400*1250

1650*1500

2150*2000

WRM2-440

0-1000

0Cr25Ni20

WRM-440G

0-800

NPT1/2

1Cr18Ni9Ti

WRM2-440G

0-1000

0Cr25Ni20

WRN-440

K

0-800

M20*1.5

1Cr18Ni9Ti

WRN2-440

0-1000

0Cr25Ni20

WRN-440G

0-800

NPT1/2

1Cr18Ni9Ti

WRN2-440G

0-1000

0Cr25Ni20

WRE-440

E

0-700

M20*1.5

1Cr18Ni9Ti

WRE2-440

WRE-440G

NPT1/2

WRE2-440G

WRC-440

T

0-350

M20*1.5

1Cr18Ni9Ti

WRC2-440

WRC-440G

NPT1/2

WRC2-440G

WRF-440

J

0-600

M20*1.5

1Cr18Ni9Ti

WRF2-440

WRF-440G

NPT1/2

WRF2-440G

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截面型式內配鎧裝元件；

5)、“L”根據協議訂貨。

5、活絡管接頭式熱電偶/阻

型號

分度號

測溫范圍℃

螺紋規格

保護管材質

規格

d

l

WRM-54

N

0-800

M20*1.5

1Cr18Ni9Ti

Φ3

Φ4

Φ5

Φ6

Φ8

300*150

350*200

400*250

450*300

500*350

550*400

600*450

650*500

900*750

1150*1000

1400*1250

1650*1500

2150*2000

WRM2-54

0-1000

0Cr25Ni20

WRM-54A

0-800

NPT1/2

1Cr18Ni9Ti

WRM2-54A

0-1000

0Cr25Ni20

WRN-54

K

0-800

M20*1.5

1Cr18Ni9Ti

WRN2-54

0-1000

0Cr25Ni20

WRN-54A

0-800

NPT1/2

1Cr18Ni9Ti

WRN2-54A

0-1000

0Cr25Ni20

WRE-54

E

0-700

M20*1.5

1Cr18Ni9Ti

WRE2-54

WRE-54A

NPT1/2

WRE2-54A

WRC-54

T

0-350

M20*1.5

1Cr18Ni9Ti

WRC2-54

WRC-54A

NPT1/2

WRC2-54A

WRF-54

J

0-600

M20*1.5

1Cr18Ni9Ti

WRF2-54

WRF-54A

NPT1/2

WRF2-54A

6、直形管接頭式熱電偶/阻

型號

分度號

測溫范圍℃

螺紋規格

保護管材質

規格

d

l

WRM-74

N

0-800

M20*1.5

1Cr18Ni9Ti

Φ3

Φ4

Φ5

Φ6

Φ8

150

200

250

300

350

400

450

500

750

1000

1250

1500

2000

WRM2-74

0-1000

0Cr25Ni20

WRM-74A

0-800

NPT1/2

1Cr18Ni9Ti

WRM2-74A

0-1000

0Cr25Ni20

WRN-74

K

0-800

M20*1.5

1Cr18Ni9Ti

WRN2-74

0-1000

0Cr25Ni20

WRN-74A

0-800

NPT1/2

1Cr18Ni9Ti

WRN2-74A

0-1000

0Cr25Ni20

WRE-74

E

0-700

M20*1.5

1Cr18Ni9Ti

WRE2-74

WRE-74A

NPT1/2

WRE2-74A

WRC-74

T

0-350

M20*1.5

1Cr18Ni9Ti

WRC2-74

WRC-74A

NPT1/2

WRC2-74A

WRF-74

J

0-600

M20*1.5

1Cr18Ni9Ti

WRF2-74

WRF-74A

NPT1/2

WRF2-74A

7、固定螺紋管接頭式熱電偶/阻

型號

分度號

測溫范圍℃

螺紋規格

保護管材質

規格

d

l

WRM-84

N

0-800

M20*1.5

1Cr18Ni9Ti

Φ3

Φ4

Φ5

Φ6

Φ8

150

200

250

300

350

400

450

500

750

1000

1250

1500

2000

WRM2-84

0-1000

0Cr25Ni20

WRM-84A

0-800

NPT1/2

1Cr18Ni9Ti

WRM2-84A

0-1000

0Cr25Ni20

WRN-84

K

0-800

M20*1.5

1Cr18Ni9Ti

WRN2-84

0-1000

0Cr25Ni20

WRN-84A

0-800

NPT1/2

1Cr18Ni9Ti

WRN2-84A

0-1000

0Cr25Ni20

WRE-84

E

0-700

M20*1.5

1Cr18Ni9Ti

WRE2-84

WRE-84A

NPT1/2

WRE2-84A

WRC-84

T

0-350

M20*1.5

1Cr18Ni9Ti

WRC2-84

WRC-84A

NPT1/2

WRC2-84A

WRF-84

J

0-600

M20*1.5

1Cr18Ni9Ti

WRF2-84

WRF-84A

NPT1/2

WRF2-84A

8、活動螺紋管接頭式熱電偶/阻

型號

分度號

測溫范圍℃

螺紋規格

保護管材質

規格

d

l

WRM-94

N

0-800

M20*1.5

1Cr18Ni9Ti

Φ3

Φ4

Φ5

Φ6

Φ8

150

200

250

300

350

400

450

500

750

1000

1250

1500

2000

WRM2-94

0-1000

0Cr25Ni20

WRM-94A

0-800

NPT1/2

1Cr18Ni9Ti

WRM2-94A

0-1000

0Cr25Ni20

WRN-94

K

0-800

M20*1.5

1Cr18Ni9Ti

WRN2-94

0-1000

0Cr25Ni20

WRN-94A

0-800

NPT1/2

1Cr18Ni9Ti

WRN2-94A

0-1000

0Cr25Ni20

WRE-94

E

0-700

M20*1.5

1Cr18Ni9Ti

WRE2-94

WRE-94A

NPT1/2

WRE2-94A

WRC-94

T

0-350

M20*1.5

1Cr18Ni9Ti

WRC2-94

WRC-94A

NPT1/2

WRC2-94A

WRF-94

J

0-600

M20*1.5

1Cr18Ni9Ti

WRF2-94

WRF-94A

NPT1/2

WRF2-94A

注：1、如無特殊約定，L僅為參考尺寸，熱電偶/熱電阻的插深應按照熱安裝套管U尺寸計算；

2、元件為彈性鎧裝式元件，對于熱電阻元件Φ3只適用于單支元件。
