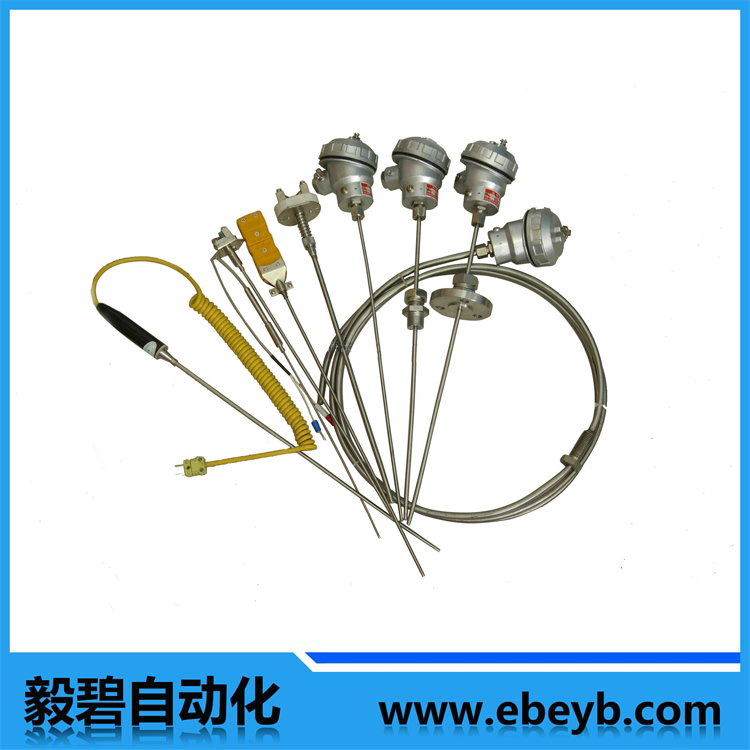

工業熱電偶
gong-ye-re-dian-ou
  • 商品名稱：熱電偶
  • 添加時間：2020-02-29 09:47:57
    • 聯系電話：021-39558750
    聯系郵箱：ebauto18@126.com
介紹：

一、應用

       通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中0～1300℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。

二、特點

1、裝配簡單，更換方便；
2、壓簧式感溫元件，抗振性能好；
3、測量范圍大；
4、機械強度高，耐壓性能好；

三、工作原理

       熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值?！?/p>

四、主要技術參數

1、產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

2、常溫絕緣電阻

       熱電偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m。

3、測量范圍及允差

型號

分度號

允許誤差與偶材等級

I級

II級

允差值

測溫范圍℃

允差值

測溫范圍℃

WRN

K

±1.5℃

-40～+375

±2.5℃

-40～+333

±0.004│t│

375～1000

±0.0075│t│

333～1200

WRM

N

±1.5℃

-40～+375

±2.5℃

-40～+333

±0.004│t│

375～1000

±0.0075│t│

333～1200

WRE

E

±1.5℃

-40～+375

±1.5℃

-40～+333

±0.004│t│

375～800

±0.004│t│

333～900

WRF

J

±1.5℃

-40～+375

±1.5℃

-40～+333

±0.004│t│

375～750

±0.004│t│

333～750

WRC

T

±1.5℃

-40-～+125

±1℃

-40～+333

±0.004│t│

125～350

±0.0075│t│

133～350

WRP

S

±1℃

0～+1100

±2.5℃

0～600

±[1+0.003（t-1100）]

1100～1600

±0.0025│t│

600～1600

五、型號命名方法

W   溫度儀表



R  熱電偶

Z  熱電阻



感溫元件材料   分度號

M鎳鉻硅-鎳硅    N

N鎳鉻-鎳硅     K

E鎳鉻-銅鎳      E

F鐵-銅鎳      J

C銅-銅鎳      T

P鉑熱電阻     pt100

C銅熱電阻      Cu



安裝固定形式

1            無固定裝置

2            固定螺紋

3              活動法蘭

4    固定法蘭

5   活絡管接頭式

6   固定螺紋錐形保護管式

7   直行管接頭式

8   固定螺紋管接頭式

9   活動螺紋管接頭式



接線盒形式

2      防噴式

3  防水式



保護管直徑

0      Φ16（其他規格直徑需備注）

1      Φ20（Φ12）

2      Φ20高鋁質管

3      Φ25高鋁質管



工作端形式

G  變截面

W

R

N

2

3

0

G

典型型號示例

六、型號規格

1、無固定裝置熱電偶

型號

分度號

測溫范圍℃

熱響應時間

保護管材質

規格

D

L*l

WRM-120

WRM-130

N

0-800

<60s

1Cr18Ni9Ti

Φ16

300*150

350*200

400*250

450*300

500*350

650*500

1150*1000

1650*1500

2150*2000

WRM2-120

WRM2-130

0-1000

0Cr25Ni20

WRM-120G

WRM-130G

0-800

<24s

1Cr18Ni9Ti

WRM2-120G

WRM2-130G

0-1000

0Cr25Ni20

WRN-120

WRN-130

K

0-800

<60s

1Cr18Ni9Ti

WRN2-120

WRN2-130

0-1000

0Cr25Ni20

WRN-120G

WRN-130G

0-800

<24s

1Cr18Ni9Ti

WRN2-120G

WRN2-130G

0-1000

0Cr25Ni20

WRE-120

WRE-130

E

0-700

<60s

1Cr18Ni9Ti

WRE2-120

WRE2-130

WRE-120G

WRE-130G

<24s

WRE2-120G

WRE2-130G

WRC-120

WRC-130

T

0-350

<60s

1Cr18Ni9Ti

WRC2-120

WRC2-130

WRC-120G

WRC-130G

<24s

WRC2-120G

WRC2-130G

WRF-120

WRF-130

J

0-600

<60s

1Cr18Ni9Ti

WRF2-120

WRF2-130

WRF-120G

WRF-130G

<24s

WRF2-120G

WRF2-130G

WRM-121

WRM-131

N

0-800

<90s

1Cr18Ni9Ti

Φ20

WRM2-121

WRM2-131

0-1000

0Cr25Ni20

WRM-121G

WRM-131G

0-800

<24s

1Cr18Ni9Ti

WRM2-121G

WRM2-131G

0-1000

0Cr25Ni20

WRN-121

WRN-131

K

0-800

<90s

1Cr18Ni9Ti

WRN2-121

WRN2-131

0-1000

0Cr25Ni20

WRN-121G

WRN-131G

0-800

<24s

1Cr18Ni9Ti

WRN2-121G

WRN2-131G

0-1000

0Cr25Ni20

WRE-121

WRE-131

E

0-700

<90s

1Cr18Ni9Ti

WRE2-121

WRE2-131

WRE-121G

WRE-131G

<24s

WRE2-121G

WRE2-131G

WRC-121

WRC-131

T

0-350

<90s

1Cr18Ni9Ti

WRC2-121

WRC2-131

WRC-121G

WRC-131G

<24s

WRC2-121G

WRC2-131G

WRF-121

WRF-131

J

0-600

<90s

1Cr18Ni9Ti

WRF2-121

WRF2-131

WRF-121G

WRF-131G

<24s

WRF2-121G

WRF2-131G

注：1)、如需其余材質的保護管可以協議訂貨。

   2)、變截面型式的熱電偶內配鎧裝元件。

2、固定螺紋熱電偶

型號

分度號

測溫范圍℃

熱響應時間

保護管材質

規格

D

L*l

WRM-220

WRM-230

N

0-800

<60s

1Cr18Ni9Ti

Φ16

300*150

350*200

400*250

450*300

500*350

650*500

1150*1000

1650*1500

2150*2000

WRM2-220

WRM2-230

0-1000

0Cr25Ni20

WRM-220G

WRM-230G

0-800

<24s

1Cr18Ni9Ti

WRM2-220G

WRM2-230G

0-1000

0Cr25Ni20

WRN-220

WRN-230

K

0-800

<60s

1Cr18Ni9Ti

WRN2-220

WRN2-230

0-1000

0Cr25Ni20

WRN-220G

WRN-230G

0-800

<24s

1Cr18Ni9Ti

WRN2-220G

WRN2-230G

0-1000

0Cr25Ni20

WRE-220

WRE-230

E

0-700

<60s

1Cr18Ni9Ti

WRE2-220

WRE2-230

WRE-220G

WRE-230G

<24s

WRE2-220G

WRE2-230G

WRC-220

WRC-230

T

0-350

<60s

1Cr18Ni9Ti

WRC2-220

WRC2-230

WRC-220G

WRC-230G

<24s

WRC2-220G

WRC2-230G

WRF-220

WRF-230

J

0-600

<60s

1Cr18Ni9Ti

WRF2-220

WRF2-230

WRF-220G

WRF-230G

<24s

WRF2-220G

WRF2-230G

WRM-221

WRM-231

N

0-800

<90s

1Cr18Ni9Ti

Φ20

WRM2-221

WRM2-231

0-1000

0Cr25Ni20

WRM-221G

WRM-231G

0-800

<24s

1Cr18Ni9Ti

WRM2-221G

WRM2-231G

0-1000

0Cr25Ni20

WRN-221

WRN-231

K

0-800

<90s

1Cr18Ni9Ti

WRN2-221

WRN2-231

0-1000

0Cr25Ni20

WRN-221G

WRN-231G

0-800

<24s

1Cr18Ni9Ti

WRN2-221G

WRN2-231G

0-1000

0Cr25Ni20

WRE-221

WRE-231

E

0-700

<90s

1Cr18Ni9Ti

WRE2-221

WRE2-231

WRE-221G

WRE-231G

<24s

WRE2-221G

WRE2-231G

WRC-221

WRC-231

T

0-350

<90s

1Cr18Ni9Ti

WRC2-221

WRC2-231

WRC-221G

WRC-231G

<24s

WRC2-221G

WRC2-231G

WRF-221

WRF-231

J

0-600

<90s

1Cr18Ni9Ti

WRF2-221

WRF2-231

WRF-221G

WRF-231G

<24s

WRF2-221G

WRF2-231G

注：1）、如需其余材質的保護管可以協議訂貨。

2）、變截面型式的熱電偶內配鎧裝元件。

3）、保護管直徑及長度可根據客戶要求定制。

3、活動法蘭熱電偶

型號

分度號

測溫范圍℃

熱響應時間

保護管材質

規格

D

L*l

WRM-320

WRM-330

N

0-800

<60s

1Cr18Ni9Ti

Φ16

300

350

400

450

500

650

1150

1650

2150

WRM2-320

WRM2-330

0-1000

0Cr25Ni20

WRM-320G

WRM-330G

0-800

<24s

1Cr18Ni9Ti

WRM2-320G

WRM2-330G

0-1000

0Cr25Ni20

WRN-320

WRN-330

K

0-800

<60s

1Cr18Ni9Ti

WRN2-320

WRN2-330

0-1000

0Cr25Ni20

WRN-320G

WRN-330G

0-800

<24s

1Cr18Ni9Ti

WRN2-320G

WRN2-330G

0-1000

0Cr25Ni20

WRE-320

WRE-330

E

0-700

<60s

1Cr18Ni9Ti

WRE2-320

WRE2-330

WRE-320G

WRE-330G

<24s

WRE2-320G

WRE2-330G

WRC-320

WRC-330

T

0-350

<60s

1Cr18Ni9Ti

WRC2-320

WRC2-330

WRC-320G

WRC-330G

<24s

WRC2-320G

WRC2-330G

WRF-320

WRF-330

J

0-600

<60s

1Cr18Ni9Ti

WRF2-320

WRF2-330

WRF-320G

WRF-330G

<24s

WRF2-320G

WRF2-330G

WRM-321

WRM-331

N

0-800

<90s

1Cr18Ni9Ti

Φ20

WRM2-321

WRM2-331

0-1000

0Cr25Ni20

WRM-321G

WRM-331G

0-800

<24s

1Cr18Ni9Ti

WRM2-321G

WRM2-331G

0-1000

0Cr25Ni20

WRN-321

WRN-331

K

0-800

<90s

1Cr18Ni9Ti

WRN2-321

WRN2-331

0-1000

0Cr25Ni20

WRN-321G

WRN-331G

0-800

<24s

1Cr18Ni9Ti

WRN2-321G

WRN2-331G

0-1000

0Cr25Ni20

WRE-321

WRE-331

E

0-700

<90s

1Cr18Ni9Ti

WRE2-321

WRE2-331

WRE-321G

WRE-331G

<24s

WRE2-321G

WRE2-331G

WRC-321

WRC-331

T

0-350

<90s

1Cr18Ni9Ti

WRC2-321

WRC2-331

WRC-321G

WRC-331G

<24s

WRC2-321G

WRC2-331G

WRF-321

WRF-331

J

0-600

<90s

1Cr18Ni9Ti

WRF2-321

WRF2-331

WRF-321G

WRF-331G

<24s

WRF2-321G

WRF2-331G

注：1)、如需其余材質的保護管可以協議訂貨。

2)、變截面型式的熱電偶內配鎧裝元件。

3)、保護管直徑及長度可根據客戶要求定制。

4、固定法蘭熱電偶

型號

分度號

測溫范圍℃

熱響應時間

保護管材質

規格

D

L*l

WRM-420

WRM-430

N

0-800

<60s

1Cr18Ni9Ti

Φ16

300*150

350*200

400*250

450*300

500*350

650*500

1150*1000

1650*1500

2150*2000

WRM2-420

WRM2-430

0-1000

0Cr25Ni20

WRM-420G

WRM-430G

0-800

<24s

1Cr18Ni9Ti

WRM2-420G

WRM2-430G

0-1000

0Cr25Ni20

WRN-420

WRN-430

K

0-800

<60s

1Cr18Ni9Ti

WRN2-420

WRN2-430

0-1000

0Cr25Ni20

WRN-420G

WRN-430G

0-800

<24s

1Cr18Ni9Ti

WRN2-420G

WRN2-430G

0-1000

0Cr25Ni20

WRE-420

WRE-430

E

0-700

<60s

1Cr18Ni9Ti

WRE2-420

WRE2-430

WRE-420G

WRE-430G

<24s

WRE2-420G

WRE2-430G

WRC-420

WRC-430

T

0-350

<60s

1Cr18Ni9Ti

WRC2-420

WRC2-430

WRC-420G

WRC-430G

<24s

WRC2-420G

WRC2-430G

WRF-420

WRF-430

J

0-600

<60s

1Cr18Ni9Ti

WRF2-420

WRF2-430

WRF-420G

WRF-430G

<24s

WRF2-420G

WRF2-430G

WRM-421

WRM-431

N

0-800

<90s

1Cr18Ni9Ti

Φ20

WRM2-421

WRM2-431

0-1000

0Cr25Ni20

WRM-421G

WRM-431G

0-800

<24s

1Cr18Ni9Ti

WRM2-421G

WRM2-431G

0-1000

0Cr25Ni20

WRN-421

WRN-431

K

0-800

<90s

1Cr18Ni9Ti

WRN2-421

WRN2-431

0-1000

0Cr25Ni20

WRN-421G

WRN-431G

0-800

<24s

1Cr18Ni9Ti

WRN2-421G

WRN2-431G

0-1000

0Cr25Ni20

WRE-421

WRE-431

E

0-700

<90s

1Cr18Ni9Ti

WRE2-421

WRE2-431

WRE-421G

WRE-431G

<24s

WRE2-421G

WRE2-431G

WRC-421

WRC-431

T

0-350

<90s

1Cr18Ni9Ti

WRC2-421

WRC2-431

WRC-421G

WRC-431G

<24s

WRC2-421G

WRC2-431G

WRF-421

WRF-431

J

0-600

<90s

1Cr18Ni9Ti

WRF2-421

WRF2-431

WRF-421G

WRF-431G

<24s

WRF2-421G

WRF2-431G

注：1、如需其余材質的保護管可以協議訂貨。

2、變截面型式的熱電偶內配鎧裝元件。

3、保護管直徑及長度可根據客戶要求定制。

5、固定螺紋錐形保護管熱電偶

型號

分度號

測溫范圍℃

熱響應時間

保護管材質

規格

d

l

WRM-630

N

0-1000

<90s

1Cr18Ni9Ti

Φ16

200

400

500

750

1000

WRN-630

K

<90s

WRE-630

E

0-700

<90s

WRC-630

T

0-350

<90s

WRF-630

J

0-600

<90s

6、活絡管接頭式熱電偶

型號

分度號

測溫范圍℃

螺紋規格

保護管材質

規格

d

l

WRM-53

N

0-1000

M20*1.5

1Cr18Ni9Ti

Φ16

150

200

250

300

350

400

450

500

750

1000

WRM-53A

NPT1/2

WRN-53

K

M20*1.5

WRN-53A

NPT1/2

WRE-53

E

0-700

M20*1.5

WRE-53A

NPT1/2

WRC-53

T

0-350

M20*1.5

WRC-53A

NPT1/2

WRF-53

J

0-600

M20*1.5

WRF-53A

NPT1/2

7、直形管接頭式熱電偶

型號

分度號

測溫范圍℃

螺紋規格

保護管材質

規格

d

l

WRM-73

N

0-1000

M20*1.5

1Cr18Ni9Ti

Φ16

150

200

250

300

350

400

450

500

750

1000

WRM-73A

NPT1/2

WRN-73

K

M20*1.5

WRN-73A

NPT1/2

WRE-73

E

0-700

M20*1.5

WRE-73A

NPT1/2

WRC-73

T

0-350

M20*1.5

WRC-73A

NPT1/2

WRF-73

J

0-600

M20*1.5

WRF-73A

NPT1/2

8、固定螺紋管接頭式熱電偶

型號

分度號

測溫范圍℃

螺紋規格

保護管材質

規格

d

l

WRM-83

N

0-1000

M20*1.5

1Cr18Ni9Ti

Φ16

150

200

250

300

350

400

450

500

750

1000

WRM-83A

NPT1/2

WRN-83

K

M20*1.5

WRN-83A

NPT1/2

WRE-83

E

0-700

M20*1.5

1Cr18Ni9Ti

WRE-83A

NPT1/2

WRC-83

T

0-350

M20*1.5

1Cr18Ni9Ti

WRC-83A

NPT1/2

WRF-83

J

0-600

M20*1.5

1Cr18Ni9Ti

WRF-83A

NPT1/2

9、活動螺紋管接頭式熱電偶/阻

型號

分度號

測溫范圍℃

螺紋規格

保護管材質

規格

d

l

WRM-93

N

0-1000

M20*1.5

1Cr18Ni9Ti

Φ16

150

200

250

300

350

400

450

500

750

1000

WRM-93A

NPT1/2

WRN-93

K

M20*1.5

WRN-93A

NPT1/2

WRE-93

E

0-700

M20*1.5

1Cr18Ni9Ti

WRE-93A

NPT1/2

WRC-93

T

0-350

M20*1.5

1Cr18Ni9Ti

WRC-93A

NPT1/2

WRF-93

J

0-600

M20*1.5

1Cr18Ni9Ti

WRF-93A

NPT1/2

注：1、如無特殊約定，L僅為參考尺寸，熱電偶/熱電阻的插深應按照熱安裝套管U尺寸計算；

2、元件為彈性鎧裝式元件，對于熱電阻元件Φ3只適用于單支元件。


上一篇：一體化熱電偶（帶溫度變送器）
下一篇：多點熱電偶
返回頂部
