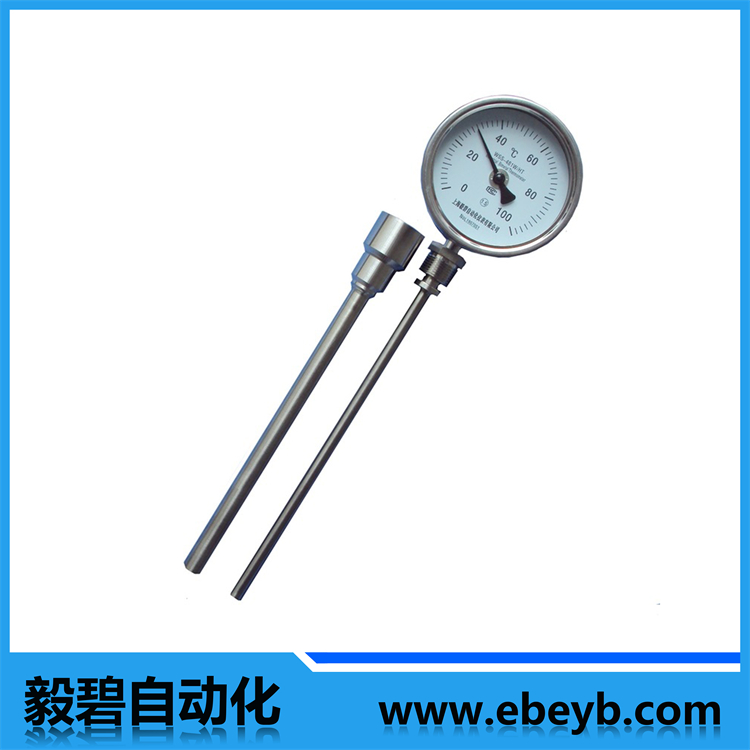

- 商品名稱：熱套式雙金屬溫度計
- 添加時間：2020-02-29 23:52:31
聯系電話：021-39558750
聯系郵箱：ebauto18@126.com
聯系郵箱：ebauto18@126.com
介紹：
一、應用
熱套式雙金屬溫度計可配合各式安裝套管，滿足不同壓力等級要求?？梢灾苯訙y量各種生產過程中的 -80-+500 ℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
二、主要技術參數
1、標度盤公稱直徑：100、150
2、精度等級：1.0、1.5
3、連接尺寸：M20x1.5、NPT1/2
4、熱響應時間：≤40s
5、防護等級：IP55
三、型號及規格
型 號 | 測溫范圍 | 精度等級 | 保護管材料 | 規 格 | 公稱壓力 | 套管形式 |
WSS-403S | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏 C-276 | 75 100 150 200 300 | ≤ 30MPa | 螺紋連接式 |
WSS-503S | ||||||
WSS-413S | ||||||
WSS-513S | ||||||
WSS-483S | ||||||
WSS-583S | ||||||
WSSX-403S | ||||||
WSSX-413S | ||||||
WSSX-483S | ||||||
WSS-403L | 150-40MPa | 法蘭連接式 | ||||
WSS-503L | ||||||
WSS-413L | ||||||
WSS-513L | ||||||
WSS-483L | ||||||
WSS-583L | ||||||
WSSX-403L | ||||||
WSSX-413L | ||||||
WSSX-483L |
注:1)可配各式安裝套管，熱安裝套管形式詳見<熱安裝套管>；
2)保護管其余材質根據協議訂貨；
3)打﹡表示公稱壓力根據法蘭壓力等級而訂。
四、選型須知
1）型號
2）精度等級
3）測溫范圍
4）安裝固定形式
5）熱安裝套管形式
6）插入長度
例A：萬向型雙金屬溫度計，測溫范圍0-400℃，熱安裝套管TH01F，插入長度300mm.
即為：WSS-483TH01F 0-400℃ l=300mm
