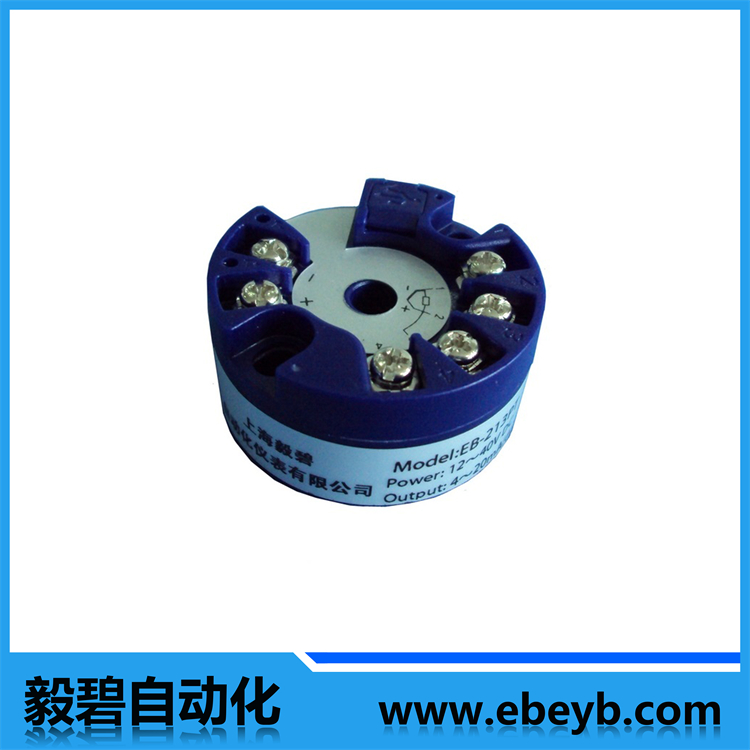

一、產品介紹
EB213智能溫度變送器適用于熱電偶（TC）、熱電阻（RTD）、線性電阻（Ω）信號、4-20mA模擬輸出，智能溫度變送器安裝于溫度傳感器接線盒內。
1、用于將各種輸入信號轉換為4-20mA輸出信號
2、 輸入：熱電偶（TC）、熱電阻（RTD）、電阻（Ω）、電壓（mV）
3、 通過PDA手操器或PC進行組態
4、 熱電阻輸入2種
5、 熱電偶輸入8種
6、電阻輸入值更寬，高達4.5KΩ
7、 內置冷端補償
二、溫度變送器技術參數
1、輸入類型
通用型EB213
輸入信號 | 類型 | 測量范圍 | ***小測量范圍 |
熱電阻（RTD） | Pt100 | -200～850℃ | 10K |
Cu50 | -500～150℃ | 10K | |
熱電偶（TC） | B | 400～1820℃ | 500K |
S | -50～1760℃ | 500K | |
R | -50～1760℃ | 500K | |
E | -100～1000℃ | 50K | |
J | -100～1200℃ | 50K | |
K | -180～1372℃ | 50K | |
N | -180～1300℃ | 50K | |
T | -200～400℃ | 50K |
線性電阻型EB223（適用于磁翻板液位計）
輸入信號類型 | 類型 | 測量范圍 | ***小測量范圍 |
電阻信號（Ω） | 電阻傳感器 | 0-4500Ω | 10Ω |
2、輸出信號：二線制4-20mA
3、精度等級：≤0.1％FS（測量精度與所設置的測量范圍有關）
4、供電電壓：12V-40VDC
5、***大負載：max（電源-7.5V）/0.022A（電流輸出）
6、測量方式：溫度-線性；電阻-線性；電壓-線性
7、電流限制：≤22mA
8、響應時間：≤1s
9、飽和電流：低端3.9mA，******20.5mA
10、報警電流：傳感器損壞或傳感器斷線輸出電流3.9mA或22mA（熱電偶TC除外）
11、工作溫度：-40～85℃
12、儲藏溫度：-40～100℃
13、冷凝：允許
14、防護等級：IP00（儀表本體）；IP66（安裝）
15、抗震性：4g/2-150Hz
16、安裝角度：不限
17、安裝區域：B型頂部盒式安裝

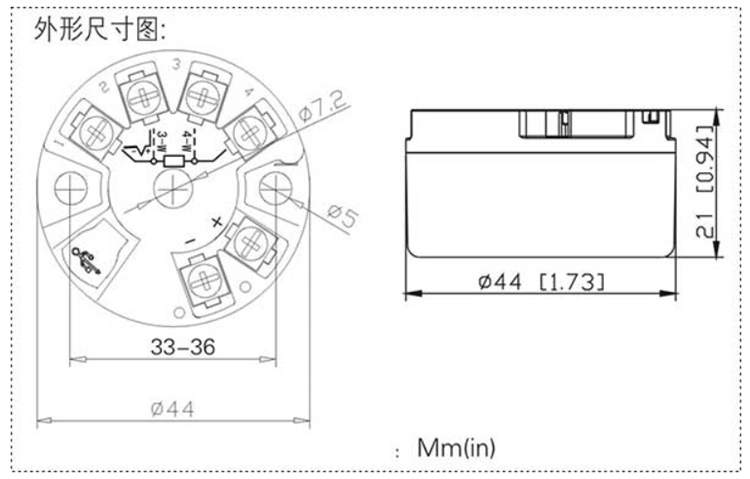

18、溫度變送器外形尺寸：外圓直徑Φ44mm，厚度22mm
19、溫度變送器安裝孔中心距：33-36mm

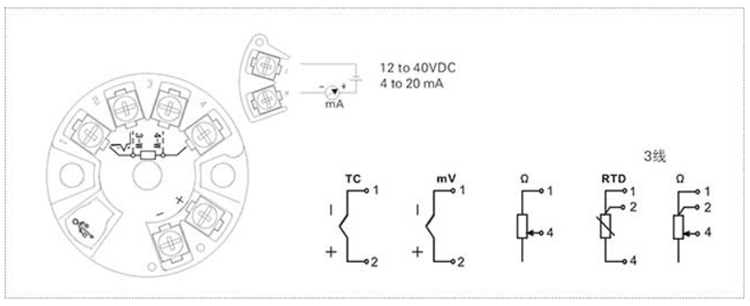

接線示意圖

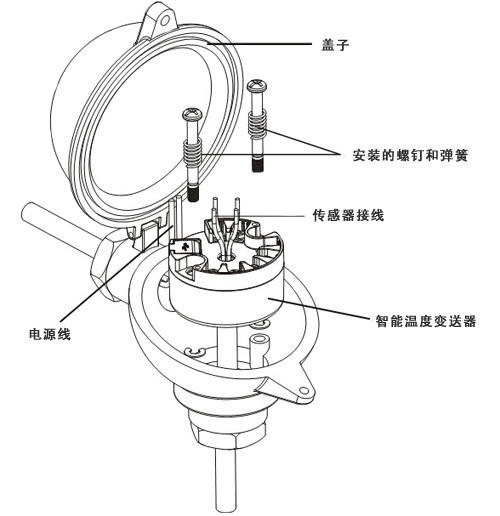

安裝示意圖

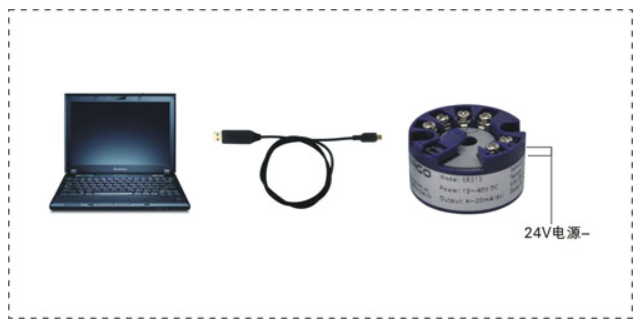

組態示意圖
