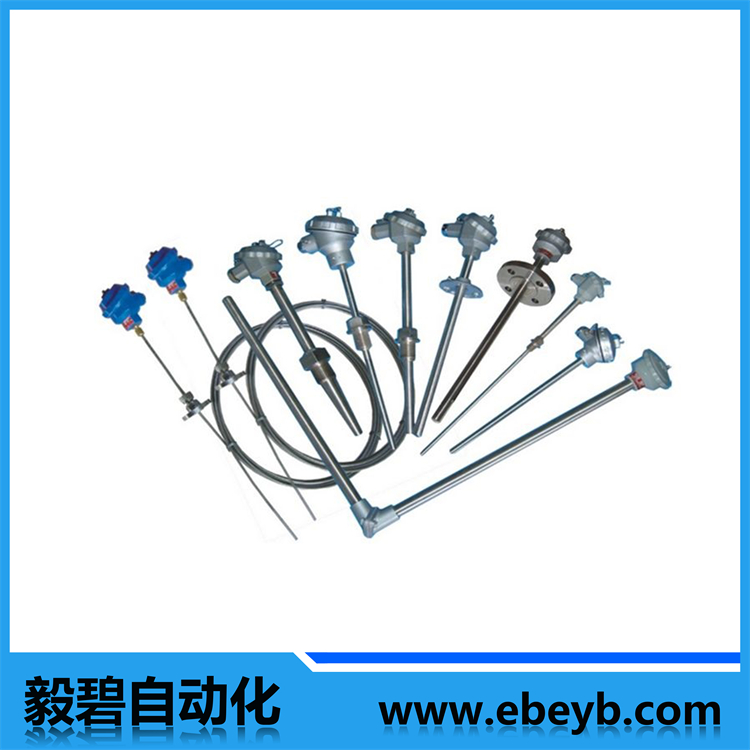

- 商品名稱：鎧裝熱電阻
- 添加時間：2020-02-29 09:46:29
聯系郵箱：ebauto18@126.com
一、應用
通常和顯示儀表、記錄儀表等配套使用。直接準確測量各種生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、特點
1、熱響應時間少，減小動態誤差；
2、直徑小、長度不受限制；
3、測量準確度高；
4、進口薄膜電阻元件，性能可靠穩定。
三、工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出電阻所對應的溫度值。
四、主要技術參數
1、產品執行標準
IEC751 IEC1515 JB/T8623－1997 JB/T8622－1997
2、鎧裝熱電阻保護帶直徑及材料
引線形式 | 套管直徑 | 套管材質 |
Pt100 | ||
單支式 | Φ2 | 1Cr18Ni9Ti 316L |
Φ3 | ||
Φ4 | ||
Φ5 | ||
Φ6 | ||
Φ8 | ||
雙支式 | Φ3 | |
Φ4 | ||
Φ5 | ||
Φ6 | ||
Φ8 |
3、測溫范圍及允差
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允差 |
WZPK | Pt100 | -200～+500 | A級 | ±(0.15+0.002|t|) |
B級 | ±(0.30+0.005|t|) |
注：t為感溫元件實測溫度******值
4、常溫絕緣電阻
熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻≥100MΩ。
5、熱響應時間
套管直徑 | 熱響時間τ0.5S |
Φ3 | ≤3 |
Φ4 | ≤5 |
Φ5 | ≤6 |
Φ6 | ≤8 |
Φ8 | ≤10 |
五、產品選型
W | 溫度儀表 | ||||||
Z | 熱電阻 | ||||||
P 鉑電阻PT100 感溫元件材料 | |||||||
K | 鎧裝式 | ||||||
偶絲對數 無 單支 2 雙支 | |||||||
安裝固定形式 1 無固定裝置 2 固定卡套螺紋 3 活動卡套螺紋 4 固定卡套法蘭 5 活動卡套法蘭 6 防震阻漏卡套法蘭 | |||||||
接線裝置形式 0 接線座式 2 防噴式 3 防水式 4 防爆式 6 圓接插式 7 扁接插式 8 手柄式 9 補償導線式 | |||||||
保護管直徑 3 Φ3 4 Φ4 5 Φ5 6 Φ6 8 Φ8 | |||||||
W | Z | P | K | 2 | 3 | 3 | 6 |
六、型號規格
1、鎧裝熱電阻芯
型號 | 分度號 | 測量范圍℃ | 精度等級 | 偶絲對數 |
WZPK-103 | PT100 | -200-450 | A級或B級 | 單支 |
WZPK-104 | ||||
WZPK-105 | ||||
WZPK-106 | ||||
WZPK-108 | ||||
WZPK2-104 | 雙支 | |||
WZPK2-105 | ||||
WZPK2-106 | ||||
WZPK2-108 |
2、防水式/防噴式鎧裝熱電阻
型號 | 分度號 | 測量范圍℃ | 精度等級 | 安裝固定裝置 |
WZPK-133/WZPK-123 | PT100 | -200-450 | A級或B級 | 無固定裝置 |
WZPK-134/WZPK-124 | ||||
WZPK-135/WZPK-125 | ||||
WZPK-136/WZPK-126 | ||||
WZPK-138/WZPK-128 | ||||
WZPK2-134/ WZPK2-124 | ||||
WZPK2-135/ WZPK2-125 | ||||
WZPK2-136/ WZPK2-126 | ||||
WZPK2-138/ WZPK2-128 | ||||
WZPK-233/WZPK-223 | 固定卡套螺紋 | |||
WZPK-234/WZPK-224 | ||||
WZPK-235/WZPK-225 | ||||
WZPK-236/WZPK-226 | ||||
WZPK-238/WZPK-228 | ||||
WZPK2-234/ WZPK2-224 | ||||
WZPK2-235/ WZPK2-225 | ||||
WZPK2-236/ WZPK2-226 | ||||
WZPK2-238/ WZPK2-228 | ||||
WZPK-333/WZPK-323 | 可動卡套螺紋 | |||
WZPK-334/WZPK-324 | ||||
WZPK-335/WZPK-325 | ||||
WZPK-336/WZPK-326 | ||||
WZPK-338/WZPK-328 | ||||
WZPK2-334/ WZPK2-324 | ||||
WZPK2-335/ WZPK2-325 | ||||
WZPK2-336/ WZPK2-326 | ||||
WZPK2-338/ WZPK2-328 | ||||
WZPK-433/WZPK-423 | 固定卡套法蘭 | |||
WZPK-434/WZPK-424 | ||||
WZPK-435/WZPK-425 | ||||
WZPK-436/WZPK-426 | ||||
WZPK-438/WZPK-428 | ||||
WZPK2-434/ WZPK2-424 | ||||
WZPK2-435/ WZPK2-425 | ||||
WZPK2-436/ WZPK2-426 | ||||
WZPK2-438/ WZPK2-428 | ||||
WZPK-533/WZPK-523 | 可動卡套法蘭 | |||
WZPK-534/WZPK-524 | ||||
WZPK-535/WZPK-525 | ||||
WZPK-536/WZPK-526 | ||||
WZPK-538/WZPK-528 | ||||
WZPK2-534/ WZPK2-524 | ||||
WZPK2-535/ WZPK2-525 | ||||
WZPK2-536/ WZPK2-526 | ||||
WZPK2-538/ WZPK2-528 |
3、防爆式鎧裝熱電阻
型號 | 分度號 | 測量范圍℃ | 精度等級 | 安裝固定裝置 |
WZPK-143 | PT100 | -200-450 | A級或B級 | 無固定裝置 |
WZPK-144 | ||||
WZPK-145 | ||||
WZPK-146 | ||||
WZPK-148 | ||||
WZPK2-144 | ||||
WZPK2-145 | ||||
WZPK2-146 | ||||
WZPK2-148 | ||||
WZPK-243 | 固定卡套螺紋 | |||
WZPK-244 | ||||
WZPK-245 | ||||
WZPK-246 | ||||
WZPK-248 | ||||
WZPK2-244 | ||||
WWZPK2-245 | ||||
WZPK2-246 | ||||
WZPK2-248 | ||||
WZPK-343 | 可動卡套螺紋 | |||
WZPK-344 | ||||
WZPK-345 | ||||
WZPK-346 | ||||
WZPK-348 | ||||
WZPK2-344 | ||||
WZPK2-345 | ||||
WZPK2-346 | ||||
WZPK2-348 | ||||
WZPK-443 | 固定卡套法蘭 | |||
WZPK-444 | ||||
WZPK-445 | ||||
WZPK-446 | ||||
WZPK-448 | ||||
WZPK2-444 | ||||
WZPK2-444 | ||||
WZPK2-446 | ||||
WZPK2-448 | ||||
WZPK-543 | 可動卡套法蘭 | |||
WZPK-544 | ||||
WZPK-545 | ||||
WZPK-546 | ||||
WZPK-548 | ||||
WZPK2-544 | ||||
WZPK2-545 | ||||
WZPK2-546 | ||||
WZPK2-548 |
4、扁接插式/圓接插式鎧裝熱電阻
型號 | 分度號 | 測量范圍℃ | 精度等級 | 安裝固定裝置 |
WZPK-163/ WZPK-173 | PT100 | -200-450 | A級或B級 | 無固定裝置 |
WZPK-164/ WZPK-174 | ||||
WZPK-165/ WZPK-175 | ||||
WZPK-166/ WZPK-176 | ||||
WZPK-168/ WZPK-178 | ||||
WZPK2-164/ WZPK2-174 | ||||
WZPK2-165/ WZPK2-175 | ||||
WZPK2-166/ WZPK2-176 | ||||
WZPK2-168/ WZPK2-178 | ||||
WZPK-263/ WZPK-273 | 固定卡套螺紋 | |||
WZPK-264/ WZPK-274 | ||||
WZPK-265/ WZPK-275 | ||||
WZPK-266/ WZPK-276 | ||||
WZPK-268/ WZPK-278 | ||||
WZPK2-264/ WZPK2-274 | ||||
WZPK2-265/ WZPK2-275 | ||||
WZPK2-266/ WZPK2-276 | ||||
WZPK2-268/ WZPK2-278 | ||||
WZPK-363/ WZPK-373 | 可動卡套螺紋 | |||
WZPK-364/ WZPK-374 | ||||
WZPK-365/ WZPK-375 | ||||
WZPK-366/ WZPK-376 | ||||
WZPK-368/ WZPK-378 | ||||
WZPK2-364/ WZPK2-374 | ||||
WZPK2-365/ WZPK2-375 | ||||
WZPK2-366/ WZPK2-376 | ||||
WZPK2-368/ WZPK2-378 | ||||
WZPK-463/ WZPK-473 | 固定卡套法蘭 | |||
WZPK-464/ WZPK-474 | ||||
WZPK-465/ WZPK-475 | ||||
WZPK-466/ WZPK-476 | ||||
WZPK-468/ WZPK-478 | ||||
WZPK2-464/ WZPK2-474 | ||||
WZPK2-464/ WZPK2-474 | ||||
WZPK2-466/ WZPK2-476 | ||||
WZPK2-468/ WZPK2-478 | ||||
WZPK-563/ WZPK-573 | 可動卡套法蘭 | |||
WZPK-564/ WZPK-574 | ||||
WZPK-565/ WZPK-575 | ||||
WZPK-566/ WZPK-576 | ||||
WZPK-568/ WZPK-578 | ||||
WZPK2-564/ WZPK2-574 | ||||
WZPK2-565/ WZPK2-575 | ||||
WZPK2-566/ WZPK2-576 | ||||
WZPK2-568/ WZPK2-578 |
5、補償導線式鎧裝熱電阻/電纜式鎧裝熱電阻
型號 | 分度號 | 測量范圍℃ | 精度等級 | 安裝固定裝置 |
WZPK-193 | PT100 | -200-450 | A級或B級 | 無固定裝置 |
WZPK-194 | ||||
WZPK-195 | ||||
WZPK-196 | ||||
WZPK-198 | ||||
WZPK2-194 | ||||
WZPK2-195 | ||||
WZPK2-196 | ||||
WZPK2-198 | ||||
WZPK-293 | 固定卡套螺紋 | |||
WZPK-294 | ||||
WZPK-295 | ||||
WZPK-296 | ||||
WZPK-298 | ||||
WZPK2-294 | ||||
WWZPK2-295 | ||||
WZPK2-296 | ||||
WZPK2-298 | ||||
WZPK-393 | 可動卡套螺紋 | |||
WZPK-394 | ||||
WZPK-395 | ||||
WZPK-396 | ||||
WZPK-398 | ||||
WZPK2-394 | ||||
WZPK2-395 | ||||
WZPK2-396 | ||||
WZPK2-398 | ||||
WZPK-493 | 固定卡套法蘭 | |||
WZPK-494 | ||||
WZPK-495 | ||||
WZPK-496 | ||||
WZPK-498 | ||||
WZPK2-494 | ||||
WZPK2-494 | ||||
WZPK2-496 | ||||
WZPK2-498 | ||||
WZPK-593 | 可動卡套法蘭 | |||
WZPK-594 | ||||
WZPK-595 | ||||
WZPK-596 | ||||
WZPK-598 | ||||
WZPK2-594 | ||||
WZPK2-595 | ||||
WZPK2-596 | ||||
WZPK2-598 |
