工業熱電阻
gong-ye-re-dian-zu

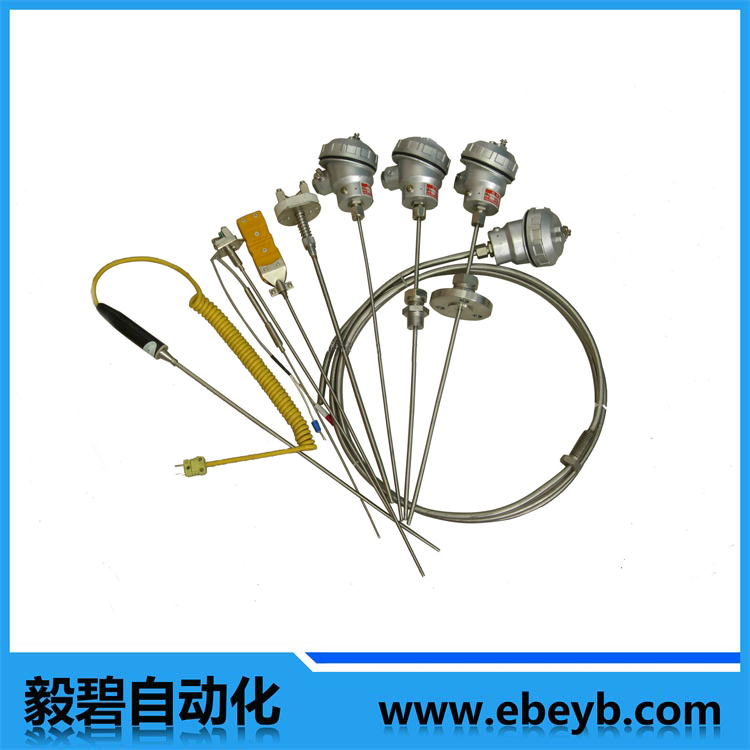

  • 商品名稱：熱電阻
  • 添加時間：2020-02-28 11:19:07
    • 聯系電話：021-39558750
    聯系郵箱：ebauto18@126.com
介紹：

一、應用

       裝配式熱電阻通常和顯示儀表、記錄儀表等配套使用。直接測量生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

二、特點

1、壓簧式感溫元件，抗振性能好；

2、測量準確度高；

3、機械強度高，耐壓性能好；

4、進口薄膜電阻元件，性能可靠穩定；

三、工作原理

熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。

四、主要技術參數

1、產品執行標準

   IEC751

   JB／T8622－1997

   JB／T8623－1997

2、常溫絕緣電阻

熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻≥100MΩ。

3、測溫范圍及允差

型號

分度號

測溫范圍℃

精度等級

允許偏差

WZP

Pt100

-200～+500

A級

±(0.15+0.002|t|)

B級

±(0.30+0.005|t|)

WZC

Cu50Cu100

-50～+100

-

±(0.30+0.006|t|)

注：t為感溫元件實測溫度******值。

五、產品選型

W   溫度儀表



Z  熱電阻



感溫元件材料   分度號

P鉑熱電阻     pt100

C銅熱電阻      Cu



安裝固定形式

1            無固定裝置

2            固定螺紋

3              活動法蘭

4    固定法蘭

5   活絡管接頭式

6   固定螺紋錐形保護管式

7   直行管接頭式

8   固定螺紋管接頭式

9   活動螺紋管接頭式



接線盒形式

2      防噴式

3  防水式

4      防爆式



保護管直徑

0      Φ16（其他規格直徑需備注）

1      Φ20（Φ12）

2      Φ20高鋁質管

3      Φ25高鋁質管



工作端形式

G  變截面

W

Z

P

2

3

0

G

典型型號示例



六、規格型號

1、無固定裝置熱電阻

型號

分度號

測溫范圍℃

熱響應時間

規格

D

L

WZP-120

WZP2-120

PT100

-200-450

<90s

Φ16

300

350

400

450

500

600

700

800

900

1000

1150

1250

WZP-120G

WZP2-120G

<24s

WZP-121

WZP2-121

<45s

Φ12

WZP-121G

WZP2-121G

<24s

WZP-130

WZP2-130

<90s

Φ16

WZP-130G

WZP2-130G

<24s

WZP-131

WZP2-131

<45s

Φ12

WZP-131G

WZP2-131G

<24s

WZC-120

Cu50

Cu100

-50-150

<120s

Φ12

WZC-120G

<40s

WZC-130

<120s

WZC-130G

<40s

WZC-121

<120s

Φ12

WZC-121G

<40s

WZC-131

<120s

WZC-131G

<40s

注：1)、保護管材質為304，其余材質可協議訂貨；

2)、變截面型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。



2、固定螺紋熱電阻

型號

分度號

測溫范圍℃

熱響應時間

規格

D

L

WZP-220

WZP2-220

PT100

-200-450

<90s

Φ16

300*150

350*200

400*250

450*300

500*350

600*450

700*550

800*650

900*750

1000*850

1150*1000

1250*1100

WZP-220G

WZP2-220G

<24s

WZP-221

WZP2-221

<45s

Φ12

WZP-221G

WZP2-221G

<24s

WZP-230

WZP2-230

<90s

Φ16

WZP-230G

WZP2-230G

<24s

WZP-231

WZP2-231

<45s

Φ12

WZP-231G

WZP2-231G

<24s

WZC-220

Cu50

Cu100

-50-150

<120s

Φ12

WZC-220G

<40s

WZC-230

<120s

WZC-230G

<40s

WZC-221

<120s

Φ12

WZC-221G

<40s

WZC-231

<120s

WZC-231G

<40s

注：1)、保護管材質為304，其余材質可協議訂貨；

2)、變截面型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。



3、活動法蘭熱電阻

型號

分度號

測溫范圍℃

熱響應時間

規格

D

L

WZP-320

WZP2-320

PT100

-200-450

<90s

Φ16

300

350

400

450

500

600

700

800

900

1000

1150

1250

WZP-320G

WZP2-320G

<24s

WZP-321

WZP2-321

<45s

Φ12

WZP-321G

WZP2-321G

<24s

WZP-330

WZP2-330

<90s

Φ16

WZP-330G

WZP2-330G

<24s

WZP-331

WZP2-331

<45s

Φ12

WZP-331G

WZP2-331G

<24s

WZC-320

Cu50

Cu100

-50-150

<120s

Φ12

WZC-320G

<40s

WZC-330

<120s

WZC-330G

<40s

WZC-321

<120s

Φ12

WZC-321G

<40s

WZC-331

<120s

WZC-331G

<40s

注：1)、保護管材質為304，其余材質可協議訂貨；

2)、變截面型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。



4、固定法蘭熱電阻

型號

分度號

測溫范圍℃

熱響應時間

規格

D

L

WZP-420

WZP2-420

PT100

-200-450

<90s

Φ16

300*150

350*200

400*250

450*300

500*350

600*450

700*550

800*650

900*750

1000*850

1150*1000

1250*1100

WZP-420G

WZP2-420G

<24s

WZP-421

WZP2-421

<45s

Φ12

WZP-421G

WZP2-421G

<24s

WZP-430

WZP2-430

<90s

Φ16

WZP-430G

WZP2-430G

<24s

WZP-431

WZP2-431

<45s

Φ12

WZP-431G

WZP2-431G

<24s

WZC-420

Cu50

Cu100

-50-150

<120s

Φ12

WZC-420G

<40s

WZC-430

<120s

WZC-430G

<40s

WZC-421

<120s

Φ12

WZC-421G

<40s

WZC-431

<120s

WZC-431G

<40s

注：1)、保護管材質為304，其余材質可協議訂貨；

2)、變截面型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。



5、固定螺紋錐形保護管式熱電阻

型號

分度號

測溫范圍℃

熱響應時間

規格

D

L*l

WZP-620

WZP2-620

PT100

-200-450

<90s

Φ15

300*150

350*200

400*250

450*300

500*350

550*400

600*450

650*500

WZP-620A

WZP2-620A

WZP-630

WZP2-620

WZP-630A

WZP2-630A

注：1)、保護管材質為304，其余材質可協議訂貨；

2)、變截面型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。



6、活絡管接頭式熱電阻

型號

分度號

測溫范圍℃

螺紋規格

規格

D

l

WZP-52

WZP2-52

PT100

-200-450

M20*1.5

Φ3

Φ4

Φ5

Φ6

Φ8

245

270

295

345

395

445

545

645

745

899

1149

WZP-52A

WZP2-52A

NPT1/2

WZP-53

WZP2-53

M20*1.5

WZP-53A

WZP2-53A

NPT1/2

WZC-52

Cu50

Cu100

-50-150

M20*1.5

Φ5

Φ6

Φ8

WZC-52A

NPT1/2

WZC-53

M20*1.5

WZC-53A

NPT1/2

注：1)、保護管材質為304，其余材質可協議訂貨；

2)、元件為鎧裝式；

3)、保護管直徑、長度可協議訂貨。



7、直行管接頭式熱電阻

型號

分度號

測溫范圍℃

螺紋規格

規格

D

l

WZP-72

WZP2-72

PT100

-200-450

M20*1.5

Φ3

Φ4

Φ5

Φ6

Φ8

245

270

295

345

395

445

545

645

745

899

1149

WZP-72A

WZP2-72A

NPT1/2

WZP-73

WZP2-73

M20*1.5

WZP-73A

WZP2-73A

NPT1/2

WZC-72

Cu50

Cu100

-50-150

M20*1.5

Φ5

Φ6

Φ8

WZC-72A

NPT1/2

WZC-73

M20*1.5

WZC-73A

NPT1/2

注：1)、保護管材質為304，其余材質可協議訂貨；

2)、元件為鎧裝式；

3)、保護管直徑、長度可協議訂貨。



8、固定螺紋管接頭式熱電阻

型號

分度號

測溫范圍℃

螺紋規格

規格

D

l

WZP-82

WZP2-82

PT100

-200-450

M20*1.5

Φ3

Φ4

Φ5

Φ6

Φ8

245

270

295

345

395

445

545

645

745

899

1149

WZP-82A

WZP2-82A

NPT1/2

WZP-83

WZP2-83

M20*1.5

WZP-83A

WZP2-83A

NPT1/2

WZC-82

Cu50

Cu100

-50-150

M20*1.5

Φ5

Φ6

Φ8

WZC-82A

NPT1/2

WZC-83

M20*1.5

WZC-83A

NPT1/2

注：1)、保護管材質為304，其余材質可協議訂貨；

2)、元件為鎧裝式；

3)、保護管直徑、長度可協議訂貨。



9、活動螺紋管接頭式熱電阻

型號

分度號

測溫范圍℃

螺紋規格

規格

D

l

WZP-92

WZP2-92

PT100

-200-450

M20*1.5

Φ3

Φ4

Φ5

Φ6

Φ8

245

270

295

345

395

445

545

645

745

899

1149

WZP-92A

WZP2-92A

NPT1/2

WZP-93

WZP2-93

M20*1.5

WZP-93A

WZP2-93A

NPT1/2

WZC-92

Cu50

Cu100

-50-150

M20*1.5

Φ5

Φ6

Φ8

WZC-92A

NPT1/2

WZC-93

M20*1.5

WZC-93A

NPT1/2

注：1)、保護管材質為304，其余材質可協議訂貨；

2)、元件為鎧裝式；

3)、保護管直徑、長度可協議訂貨。
