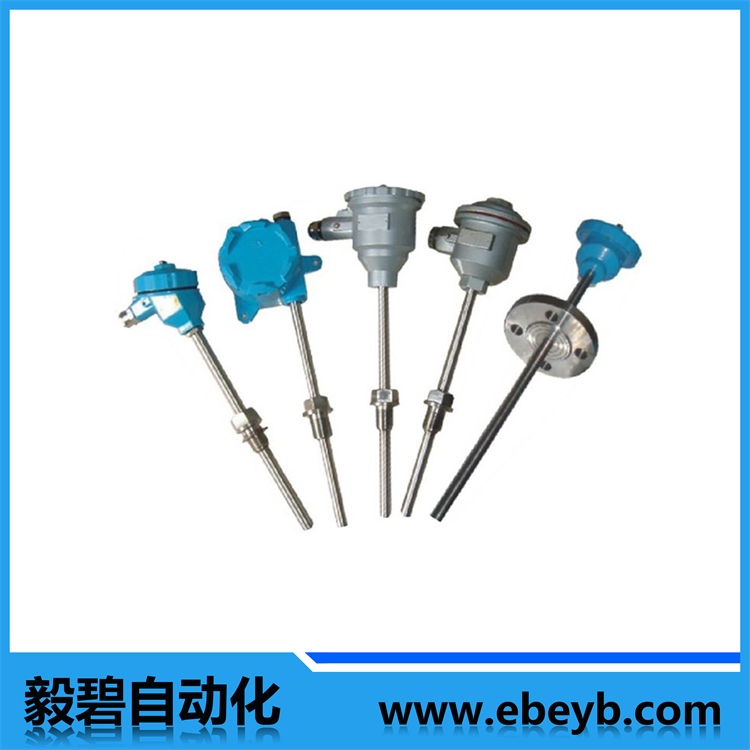

- 商品名稱：防爆熱電阻
- 添加時間：2020-02-29 09:46:13
聯系郵箱：ebauto18@126.com
一、應用
通常和顯示儀表、記錄儀表等配套使用。直接測量生產現場存在碳?xì)浠衔锏缺ǖ?200-500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、特點
1、多種防爆形式，防爆性能好；
2、壓簧式感溫元件，抗振性能好；
3、測溫范圍大；
4、機械強度高，耐壓性能好；
三、工作原理
防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
四、主要技術參數
1、產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
2、常溫絕緣電阻
熱電阻在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m
3、測量范圍及允差
型號 | 分度號 | 測量范圍℃ | 精度等級 | 允許偏差 |
WZP | PT100 | -200-500 | A級 | ±（0.15+0.002[t]） |
B級 | ±（0.30+0.005[t]） |
注：t為感溫元件實測溫度
4、取證一覽表
防爆級別 | 防爆證號 | 認證機構 |
dIIBT4 | GYB02544 | NEPSI |
dIIBT5 | GYB02562 | NEPSI |
dIICT4 | GYB02621 | NEPSI |
dIICT5 | GYB02632 | NEPSI |
iaIICT6 | GYB02653 | NEPSI |
注：NEPSI防爆認證系******級儀器儀表防爆安全監督檢驗站。
五、型號命名方法
W 溫度儀表 | |||||||||
Z 熱電阻 | |||||||||
感溫元件材料 分度號 P鉑熱電阻 pt100 | |||||||||
偶絲對數 無 單支 2 雙支 | |||||||||
安裝固定形式 1 無固定裝置 2 固定螺紋 3 活動法蘭 4 固定法蘭 5 活絡管接頭式 7 直行管接頭式 8 固定螺紋管接頭式 9 活動螺紋管接頭式 | |||||||||
接線盒形式 4 防爆式 | |||||||||
保護管直徑 0 Φ16 1 Φ20（Φ12） | |||||||||
防爆型式 B 隔爆式 | |||||||||
工作端形式 G 變截面 | |||||||||
W | Z | P | 2 | 2 | 4 | 0 | B | G | 典型型號示例 |
六、規格型號
1、無固定裝置防爆熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WZP-140 | PT100 | -200-500 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 300 400 500 650 800 900 |
WZP-140G | <90s | |||||
WZP-141 | <24s | Φ20 | ||||
WZP-141G | <24s | |||||
WZP2-140 | <90s | Φ16 | ||||
WZP2-140G | <90s | |||||
WZP2-141 | <24s | Φ20 | ||||
WZP2-141G | <24s | |||||
注： 1)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
2)、保護管材質根據協議訂貨；
3)、變截面型式內配鎧裝元件；
4)、“L”根據協議訂貨。
2、固定螺紋式熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WZP-240 | PT100 | -200-500 | <90s | 1Cr18Ni9Ti | Φ16 | 300*150 350*200 450*300 550*400 650*500 800*650 950*800 1050*900 |
WZP-240G | <90s | |||||
WZP-241 | <24s | Φ20 | ||||
WZP-241G | <24s | |||||
WZP2-240 | <90s | Φ16 | ||||
WZP2-240G | <90s | |||||
WZP2-241 | <24s | Φ20 | ||||
WZP2-241G | <24s | |||||
注： 1)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
2)、保護管材質根據協議訂貨；
3)、變截面型式內配鎧裝元件；
4)、“L”根據協議訂貨。
3、活動法蘭熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WZP-340 | PT100 | -200-500 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 300 400 500 650 800 900 |
WZP-340G | <90s | |||||
WZP-341 | <24s | Φ20 | ||||
WZP-341G | <24s | |||||
WZP2-340 | <90s | Φ16 | ||||
WZP2-340G | <90s | |||||
WZP2-341 | <24s | Φ20 | ||||
WZP2-341G | <24s | |||||
注： 1)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
2)、保護管材質根據協議訂貨；
3)、變截面型式內配鎧裝元件；
4)、“L”根據協議訂貨。
4、固定法蘭熱電阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WZP-440 | PT100 | -200-500 | <90s | 1Cr18Ni9Ti | Φ16 | 300*150 350*200 450*300 550*400 650*500 800*650 950*800 1050*900 |
WZP-440G | <90s | |||||
WZP-441 | <24s | Φ20 | ||||
WZP-441G | <24s | |||||
WZP2-440 | <90s | Φ16 | ||||
WZP2-440G | <90s | |||||
WZP2-441 | <24s | Φ20 | ||||
WZP2-441G | <24s | |||||
注： 1)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
2)、保護管材質根據協議訂貨；
3)、變截面型式內配鎧裝元件；
4)、“L”根據協議訂貨。
5、活絡管接頭式熱電阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WZP-54 | PT100 | -200-500 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 300*150 350*200 450*300 550*400 650*500 |
WZP2-54 | ||||||
WZP-54A | NPT1/2 | |||||
WZP2-54A | ||||||
6、直形管接頭式熱電阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WZP-74 | PT100 | -200-500 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 300*150 350*200 450*300 550*400 650*500 |
WZP2-74 | ||||||
WZP-74A | NPT1/2 | |||||
WZP2-74A | ||||||
7、固定螺紋管接頭式熱電阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WZP-84 | PT100 | -200-500 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 300*150 350*200 450*300 550*400 650*500 |
WZP2-84 | ||||||
WZP-84A | NPT1/2 | |||||
WZP2-84A | ||||||
8、活動螺紋管接頭式熱電阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WZP-94 | PT100 | -200-500 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 300*150 350*200 450*300 550*400 650*500 |
WZP2-94 | ||||||
WZP-94A | NPT1/2 | |||||
WZP2-94A | ||||||
注：1)、如無特殊約定，L僅為參考尺寸，熱電偶/熱電阻的插深應按照熱安裝套管U尺寸計算；
2)、元件為彈性鎧裝式元件，對于熱電阻元件Φ3只適用于單支元件。
