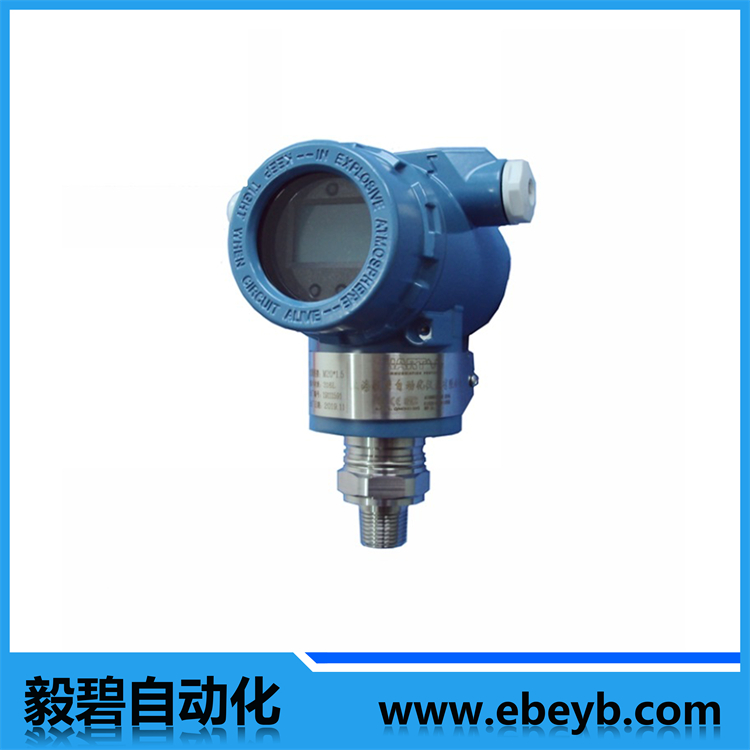

- 商品名稱：單晶硅壓力變送器
- 添加時間：2020-02-27 14:17:09
聯系郵箱：ebauto18@126.com
一、用途
單晶硅壓力變送器采用高準確度、高過壓、穩定性強的單晶硅傳感器技術，內嵌智能強大的信號處理模塊,實現不同的溫度自動補償，不受溫度、高過壓的影響,提高現場的綜合測量精度和長期穩定性。變送器智能一體化設計，配備液晶顯示和按鍵，能在無壓力源下正負零點遷移、量程設定，阻尼時間的設定，提高產品現場就地調整功能。廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道、醫療、食品等眾多行業。
二、特點
1、高準確度、高過壓、穩定性強的單晶硅技術
2、標配電流4mA～20mA電流疊加HART通訊協議
3、5位LCD數字顯示,內外置三按鍵快捷操作就地調整功能
4、正負壓零點遷移、量程可設定，無需進行線性度調整
5、Pa、kPa、MPa、bar、mbar、％、 psi、mmH2O等不同現場顯示單位
6、儀表全面自我診斷功能,自動溫度補償
三、技術參數
介質 | 液體、氣體、蒸汽 |
量程 | -100KP-0-60MPa內任意量程（單晶硅壓力傳感器） |
準確度等級 | 0.075級 |
輸出 | 4-20mA，4-20Ma+HART協議 |
介質溫度 | -30~+85℃ |
環境溫度 | -20~+85℃ |
供電電壓 | DC24V |
負載電阻 | 0-600Ω（DC24V時）注：與手持通信器進行通訊時，至少需要250Ω的負載電阻 |
飽和電流 | 上限20.8mA 下限3.8mA |
報警電流 | 上限22.8mA 下限3.6mA（模式可設置） |
調整功能 | 零點、滿量程點可從通過外殼頂部三按鍵進行，帶就地調整或者可利用組態軟件進行遠程調整 |
零點遷移 | 可在***大量程的-20%~+20%的范圍內遷移 |
非線性 | ±0.2%F.S |
遲滯性與可重復性 | ±0.1%F.S |
年長期穩定性 | ±0.1%F.S |
熱力零點每度漂移 | ±0.02%F.S |
響應時間 | ≤50ms |
***大工作壓力 | 1.5倍量程 |
電氣連接 | 接線端子 |
過程連接 | 外螺紋(M20*1.5、G1/2、1/2NPT等) 法蘭（DN25、DN40等） 卡盤 |
外部零件材質 | 304不銹鋼/316L不銹鋼 |
殼體材質 | 鑄鋁外殼 |
防護等級 | IP65 |
四、規格型號
EBY-KD | 單晶硅壓力變送器 | ||||||
O- | 不防爆 | ||||||
B- | 防爆 | ||||||
P | 防護型鑄鋁外殼 | ||||||
H | 標準赫斯曼接頭 | ||||||
A | 4-20mA電流輸出帶顯示 | ||||||
A1 | 0-10mA電流輸出不帶顯示 | ||||||
V1 | 0-5V電壓輸出 | ||||||
V2 | 0-10V電壓輸出 | ||||||
R | RS485 | ||||||
HA | 帶HART通訊疊加4-20mA輸出 | ||||||
G- | 表壓 | ||||||
A | 絕壓 | ||||||
Z | LCD顯示（僅限于4-20mA輸出產品） | ||||||
E | LED顯示（僅限于4-20mA輸出產品） | ||||||
G | 螺紋（默認M20×1.5，其他規格備注） | ||||||
F | 法蘭安裝（DN25、DN40等) | ||||||
W | 卡盤安裝 | ||||||

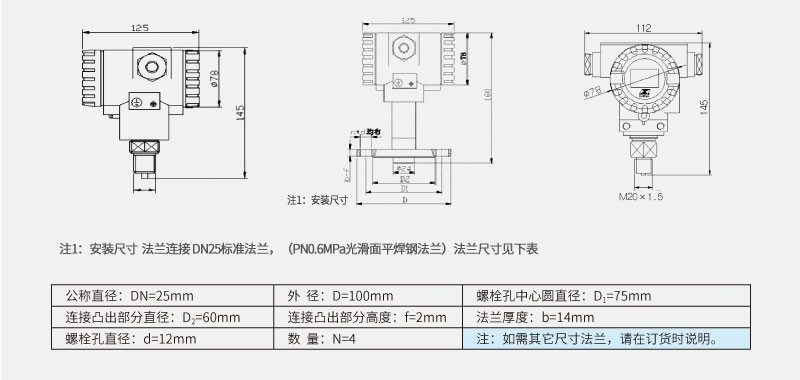

五、外形尺寸
