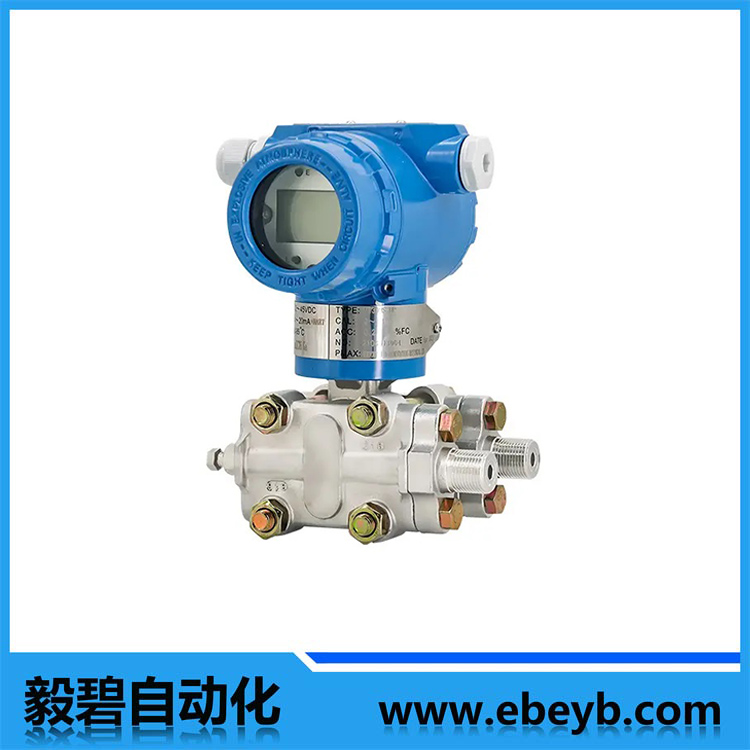

- 商品名稱：智能電容壓力變送器
- 添加時間：2023-08-25 11:27:41
聯系郵箱：ebauto18@126.com
智能電容壓力變送器是一種廣泛應用于工業過程控制和測量領域的儀器設備，用于測量介質的壓力，并將壓力信號轉換為標準的電流或電壓信號輸出。下面將對智能電容壓力變送器進行詳細介紹。
一、基本原理
智能電容壓力變送器利用電容傳感器測量介質的壓力。其原理是將介質的壓力作用在一個可變電容上，通過測量電容的變化，可以得到壓力的信息。通常，電容傳感器由兩個平行金屬膜或金屬箔構成，當受到壓力時，金屬膜或金屬箔會產生微小的形變，從而改變了電容值。
二、性能特點
高精度：智能電容壓力變送器具有較高的測量精度，通常可達到0.1%以?xún)?nèi)，能夠滿足精確測量的需求。
寬量程：該變送器的量程范圍廣泛，可以根據實際應用需要進行選擇，覆蓋多種壓力范圍。
高穩定性：智能電容壓力變送器具有良好的溫度和時間穩定性，能夠在不同工作環境下保持測量的準確性。
多種輸出信號：該變送器可以輸出標準的模擬電流信號或電壓信號，便于與其他儀表或控制系統進行連接。
內置智能功能：智能電容壓力變送器內置了智能化的信號處理和報警功能，能夠?qū)崟r(shí)監測壓力信號的變化，并進行相應的處理和報警。
三、技術參數
介質 | 液體、氣體和蒸汽 |
測量范圍 | 0~0.1KPa至0~40Mpa |
精度等級 | 0.2，0.1，0.075級 |
輸出信號 | 4~20mA |
供電電源 | DC24V |
使用溫度 | -20~80℃ |
貯藏溫度 | -20~80℃ |
相對濕度 | 0~90% |
防護等級 | IP65 |
防 爆 | dIIBT4 ，iaIICT6 |
四、選型表
EBY3051 | 智能電容壓力變送器 | |||||
KO | 普通型 | |||||
KB | 防爆型 | |||||
0 | 負壓 | |||||
1 | 表壓GP | |||||
2 | 差壓DP | |||||
3 | 絕壓AP | |||||
4 | 高靜差壓HP | |||||
5 | 微差壓DR | |||||
6 | 流量差壓QP | |||||
7 | 液位變送器LT | |||||
1 | 0-0.06~0.3KPa | |||||
2 | 0-0.25~1.5KPa | |||||
3 | 0-1.2~10KPa | |||||
4 | 0-6.0~40.0KPa | |||||
5 | 0-30.0~180.0KPa | |||||
6 | 0-160~1000.0KPa | |||||
7 | 0-0.4~2.5MPa | |||||
8 | 0-1.6~10.0MPa | |||||
9 | 0-4.0~25.0MPa | |||||
0 | 0-7.0~40.0MPa | |||||
0 | 標準型 | |||||
1 | 單平法蘭 | |||||
2 | 雙平法蘭（量程需≥6KPa） | |||||
3 | 單插法蘭型 | |||||
4 | 雙插法蘭型（量程需≥6KPa） | |||||
5 | 一平一插法蘭型（量程需≥6KPa） | |||||
| | 1 | 4-20mA輸出信號 | ||||
2 | 4-20mA輸出信號+HART協議 | |||||
附件及材質代碼
代號 | 含義 | ||
M3 | 數字液晶顯示表頭 | ||
E1 | 普通電纜接頭 | ||
E2 | 防爆電纜接頭 | ||
B1 | 管裝彎支架 | ||
B2 | 盤裝彎支架 | ||
B3 | 管裝平支架 | ||
D1 | 法蘭側面排氣/排液閥在上部 | ||
D2 | 法蘭側面排氣/排液閥在下部 | ||
G1 | 腰型法蘭 | ||
G2 | 焊管街頭 | ||
G3 | 一體化三閥組 | ||
G | ≤200℃（高溫硅油） | ||
防腐材料 | 結構材料 | ||
法蘭接頭 | 排氣/排液閥 | 隔離膜片 | |
F12 | 碳鋼 | 316L | 316L |
F13 | 碳鋼 | 哈氏C | 哈氏C-276 |
F14 | 碳鋼 | 蒙乃爾 | 蒙乃爾K-500 |
F15 | 碳鋼 | 316L | 鉭 |
F22 | 316L | 316L | 316L |
F23 | 316L | 316L | 哈氏C-276 |
F24 | 316L | 316L | 蒙乃爾K-500 |
F25 | 316L | 316L | 鉭 |
F26 | 316L | 316L | 哈氏B-2 |
F33 | 哈氏C | 哈氏C | 哈氏C-276 |
F35 | 哈氏C | 哈氏C | 鉭 |
F44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾K-500 |
F47 | 蒙乃爾 | 蒙乃爾 | 3YC25 |
注：M3、F22為標準配置
五、應用領域
智能電容壓力變送器廣泛應用于工業自動化控制和過程測量領域，主要包括以下幾個方面：
流體壓力測量：可用于測量液體或氣體介質的壓力，例如管道、儲罐、容器等。
液位測量：結合液體密度和重力加速度的關系，可以將壓力信號轉換為液位測量值，用于液位監測和控制。
壓力差測量：通過同時測量?jī)蓚€(gè)位置的壓力，可以計算出兩點之間的壓力差，常用于過濾器堵塞監測、流量計算等應用。
氣體流量測量：通過測量氣體管道中的壓力差，結合氣體特性和流體動力學原理，可以計算出氣體的流量。
壓力監控與報警：智能電容壓力變送器可實時監測壓力變化，并通過內置的報警功能提醒操作人員或自動觸發保護措施。
六、總結
智能電容壓力變送器是一種功能強大、性能穩定的儀器設備，廣泛應用于工業控制和測量領域。它通過測量介質的壓力，實現對流體壓力、液位、氣體流量等參數的準確測量和控制，具有高精度、寬量程、高穩定性和智能化功能等特點。該設備在工業領域起著重要的作用，為生產過程的安全性和穩定性提供了有效的保障。
